Обзор пульта дистанционного управления Loratap ZigBee SS6400ZB с четырьмя кнопками

71

Сегодня я тестирую пульт Loratap ZigBee с 4 кнопками, модель SS6400ZB . Этот небольшой удобный пульт поставляется в версиях с 1, 2, 3 или 4 кнопками и имеет несколько разных форм. Один предназначен для крепления на стене, другой — меньшего размера и полностью портативный. Это тот, который мы тестируем сегодня, так что давайте посмотрим, что в нем есть.

Вы можете купить его на AliExpress примерно за 1100 рублей.

Технические характеристики

• Модель: SS6400ZB
• Беспроводной протокол: ZigBee 3.0
• Работает с: ZHA, ZigBee2MQTT, Deconz
• Тип батареи: Батарея-таблетка CR2032 (в комплекте)
• Пластиковый материал: АБС
• Сертификация: CE, RED, RoHS, ISO9001

Разборка

Loratap 4-Button Zigbee Remote поставляется в дешевой картонной коробке, содержащей сам пульт, монтажный кронштейн и наклейку, набор винтов с отверткой, ремешок для крепления пульта и руководство пользователя.
Маленькая отвертка — приятный штрих, возможно, она пригодится при разборке будущих устройств.

Корпус пульта изготовлен из  АБС-пластика. Спереди 4 кнопки хорошо разнесены. Края корпуса закруглены, благодаря чему этот маленький пульт приятно держать в руке.

На задней стороне выгравированы некоторые маркировки сертификации, а небольшой винт на дне удерживает пульт вместе. Вам придется выкрутить этот винт, чтобы заменить батарею кнопки, модель CR2032 . Под винтом находится небольшой держатель для крепления ремешка.

Мне нравится, как этот 4-кнопочный пульт ощущается в руке, очень гладкий, скользкий и ненавязчивый. Вы забудете, что держите его, через некоторое время. Кнопки вогнутые , что позволяет вашему пальцу просто скользить на место. Кроме того, они обеспечивают приятную тактильную обратную связь при нажатии, что приводит к удовлетворительному опыту.

Когда винт удален, батарея легко доступна для замены. Сверху находится чип связи ZigBee и больше ничего. Что меня удивило, так это черная печатная плата. Они не распространены в дешевых устройствах на базе Tuya, но являются характерной чертой продуктов Aqara (например, Aqara FP1 ). Это ничего не значит само по себе, это просто выбор дизайна.

Чип связи ZigBee — модель Tuya ZT3L , в которую встроен маломощный 32-битный ЦП, 1024-КБ флэш-памяти, 64-КБ ОЗУ и богатые периферийные устройства. Этот модуль также используется в датчике присутствия человека mmWave Tuya PS-HPS и контроллере клапана воды/газа Tuya ZigBee ZN231392 .

Сами кнопки — это нормально открытые тактильные кнопки переключения, которые сделаны из металла, а не из пластика. Быстрый поиск говорит мне, что эти металлические кнопки имеют более длительный срок службы, где-то около 500.000-1.000.000 нажатий.

Интеграция с Home Assistant

Пульт Loratap ZigBee совместим со всеми тремя основными интеграциями: ZHA, ZigBee2MQTT и Deconz . Эта конкретная модель — SS6400ZB-V2, которая является второй улучшенной версией этого устройства. Чтобы подключить это устройство к вашему координатору, просто удерживайте любую из кнопок в течение ~5 секунд, пока светодиод не начнет мигать.

Примечание: Возможно, вам придется обновить прошивку вашего координатора, чтобы устройство было правильно распознано. Некоторые пользователи сообщили, что V2 не подключался правильно, пока они не обновили прошивку координатора.

ZHA

В ZHA пульт Loratap с 4 кнопками идентифицируется как модель TS0044 и производитель _TZ3000_ee8nrt2l . Естественно, он помечен как EndDevice, учитывая, что это гаджет на батарейном питании. Единственными отображаемыми сущностями являются информация о батарее и качестве сигнала. Сами действия кнопок регистрируются как zha_event при нажатии.

Автоматизация

Учитывая, что это версия с 4 кнопками, доступно всего 12 действий. Одно нажатие, двойное нажатие и удержание, умножаем на 4 каждое = всего 12. Чтобы создать автоматизацию, нам нужно захватить zha_event с пульта и использовать его в качестве триггера в редакторе автоматизаций. Самый простой способ сделать это — перейти на экран устройства пульта (Настройки > Устройства и службы > Щелкните Устройства в разделе Zigbee Home Automation > Щелкните Tuya 4-button remote.

• Нажмите кнопку + в разделе «Автоматизация».

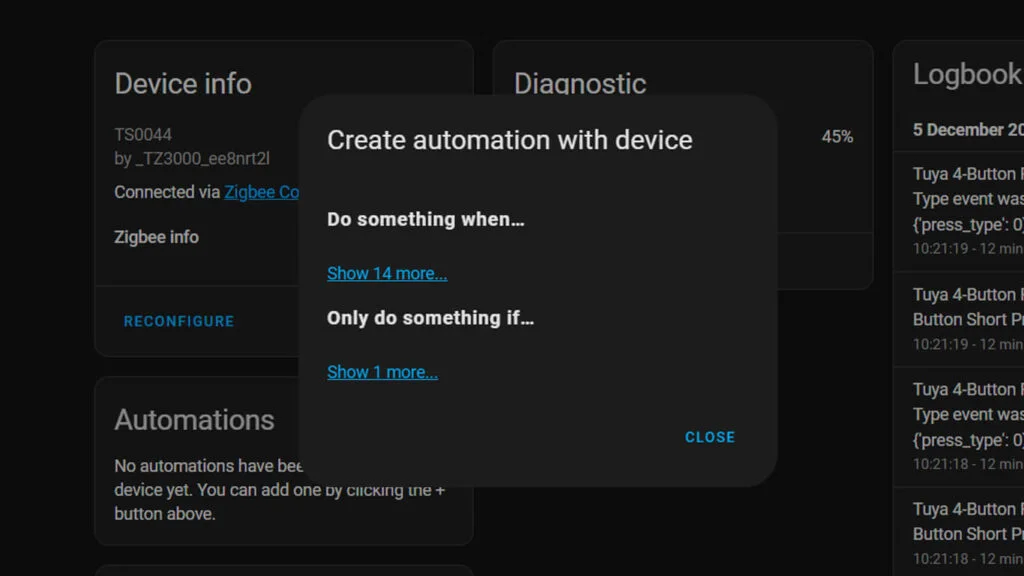

• Вам будет представлен всплывающий экран

• В разделе «Сделать что-нибудь, когда…» нажмите Показать еще 14…

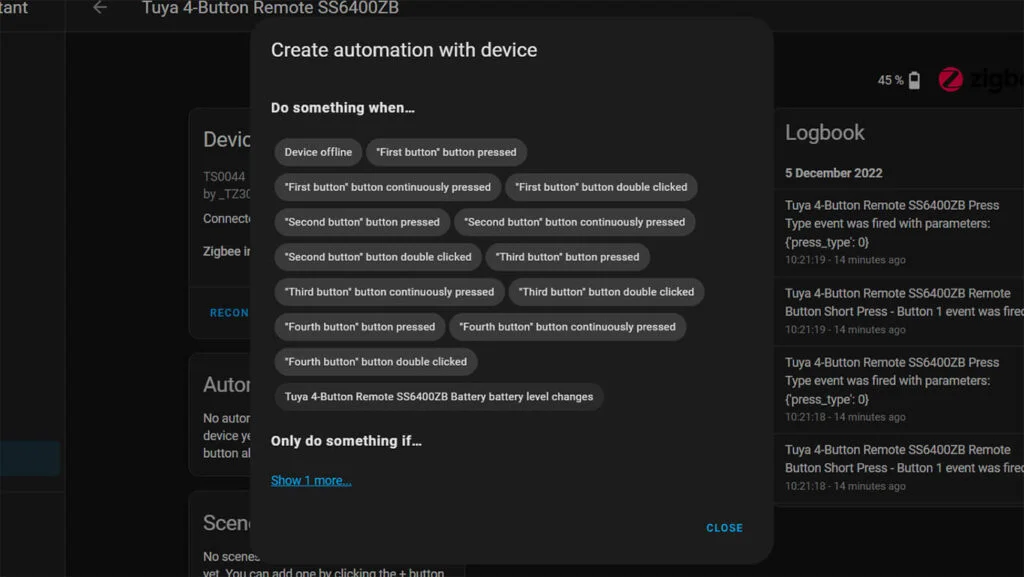

• Нажмите на любой из доступных триггеров, например «Первое нажатие кнопки».
• Это перенаправит вас в редактор автоматизации и автоматически заполнит данные триггера.
• Далее вам просто нужно заполнить раздел «Действия» автоматизации, например:

description: "Переключение света при однократном нажатии первой кнопки"
mode: single
trigger:
  - device_id: 186578a33983b4108dbc4af8371e6752
    domain: zha
    platform: device
    type: remote_button_short_press
    subtype: button_1
condition: []
action:
  - service: light.toggle
    data: {}
    target:
      entity_id: light.element_lights

Вы можете изменить поле подтипа триггера, чтобы выбрать другие кнопки (button_2, button_3, button_4) или изменить тип на remote_button_double_press , чтобы запускать автоматизацию при двойном нажатии. Для триггеров удержания вы можете изменить тип на remote_button_long_press. Device_id остается прежним.

ZigBee2MQTT

После сопряжения пульта с ZigBee2MQTT, 4-кнопочный пульт Loratap идентифицируется как модель TS0044 и производитель _TZ3000_ee8nrt2l . В зависимости от того, какая у вас версия (1, 2, 3 или 4 кнопки), идентификатор производителя здесь будет меняться.

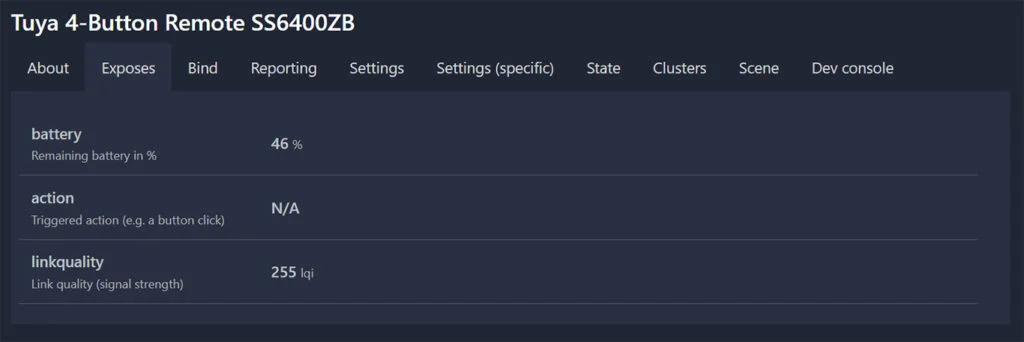

После успешного сопряжения он предоставляет следующие сущности в Home Assistant через ZigBee2MQTT:

• датчик:
  • батарея: Процент заряда батареи %
  • действие: Сущность для записи действий щелчка 1_single, 1_double, 1_hold, 2_single, 2_double, 2_hold, 3_single, 3_double, 3_hold, 4_single, 4_double, 4_hold
• linkquality: Качество сигнала в LQI

Автоматизация

Home Assistant официально рекомендует использовать MQTT Device Triggers для получения полезной нагрузки и запуска автоматизаций с этих типов устройств при использовании MQTT. Это немного сложнее, чем устаревший способ, при котором соответствующее действие записывалось как атрибут сущности . Вы можете прочитать о разнице между двумя методами в официальной документации ZigBee2MQTT здесь.

Поскольку ZigBee2MQTT поддерживает оба способа получения полезной нагрузки от этих типов пультов, для простоты мы выполним автоматизацию с использованием атрибутов устаревших сущностей. Во-первых, нам нужно убедиться, что устаревшие триггеры включены в ZigBee2MQTT:

• Открыть ZigBee2MQTT
• Перейдите в Настройки > вкладка Настройки > Интеграция с Home Assistant.

• В раскрывающемся списке выберите Home Assistant (расширенный)
• В разделе «Топик Home Assistant» убедитесь, что установлены оба флажка.
  • Атрибуты устаревших сущностей помощника по дому
  • Home Assistant Устаревшие триггеры

После правильной интеграции пульта дистанционного управления мы можем использовать основные атрибуты сущности датчика в качестве триггера в автоматизации:

alias: "Button 1: Single"
description: Включить свет в гостиной, кнопка 1, одиночное нажатие
trigger:
  - platform: state
    entity_id:
      - sensor.tuya_4_button_remote_ss6400zb_action
    attribute: action
    to: 1_single
action:
  - service: light.toggle
    data: {}
    target:
      entity_id: light.living_room
mode: single

Основная сущность датчика не будет наследовать никакого состояния, и вместо этого действия будут записаны как его атрибут в action . Вы можете изменить атрибут to: в автоматизации на любой из следующих: 1_single, 1_double, 1_hold, 2_single, 2_double, 2_hold, 3_single, 3_double, 3_hold, 4_single, 4_double, 4_hold и выполнить другую автоматизацию, когда будет записано соответствующее событие кнопки.

В качестве другого примера приведем автоматизацию, которая использует одно нажатие кнопки для увеличения яркости света:

alias: "Button 1: Single"
description: Увеличить яркость гостиной
trigger:
  - platform: state
    entity_id:
      - sensor.tuya_4_button_remote_ss6400zb_action
    attribute: action
    to: 1_single
action:
  - service: light.turn_on
    data:
      transition: 1
      brightness_step_pct: 10
    target:
      entity_id: light.living_room
mode: single

Вердикт

Loratap ZigBee Remote SS6400ZB — очень практичное, удобное и практичное устройство переключения сцен. Портативную версию можно носить с собой и использовать для запуска автоматики на ходу. Тактильная обратная связь кнопок заставляет вас хотеть нажимать на кнопки и постоянно переключать свет, перемещаясь по дому. Вкратце:

Что мне нравится в устройстве:

• Вогнутые кнопки, палец легко скользит по кнопке
• Кнопки с функцией щелчка обеспечивают обратную связь, так что вы точно знаете, сколько раз вы нажали.
• 12 различных различимых действий (одиночное, двойное и удерживание) для запуска автоматики
• Легко заменяемая и обычная батарейка CR2032
• Версию с 4 кнопками очень удобно держать и управлять ею одной рукой.
• Пластик ABS гладкий и приятный на ощупь

Что мне не нравится в устройстве:

• Версии с меньшим количеством кнопок (1, 2 кнопки) могут быть неудобны для удержания
• Если вы используете его часто, срок службы батареи не будет большим.

Я бы определенно рекомендовал этот пульт Loratap ZigBee всем, кто ищет простое устройство для запуска автоматики. Когда вы дома, это может быть самым быстрым способом переключения света или сцен без необходимости использования телефона.
